SCHEDA TECNICA



• Caratteristiche principali



Supereterodina a 5 valvole:  6A8G 6K7 6Q7G 6K6G 5Y3G - Schema -

con media frequenza a 455 KHz.

Riceve una sola gamme d'onda in Onde Medie (515-1700 KHz).



Alimentazione da Rete a 105-125 Volt in Corrente Alternata.



Utilizza un altoparlante elettrodinamico da 12.7 cm Ø a bobina mobile, con avvolgimento di eccitazione del campo magnetico centrale. La potenza di uscita audio è di 1 Watt.

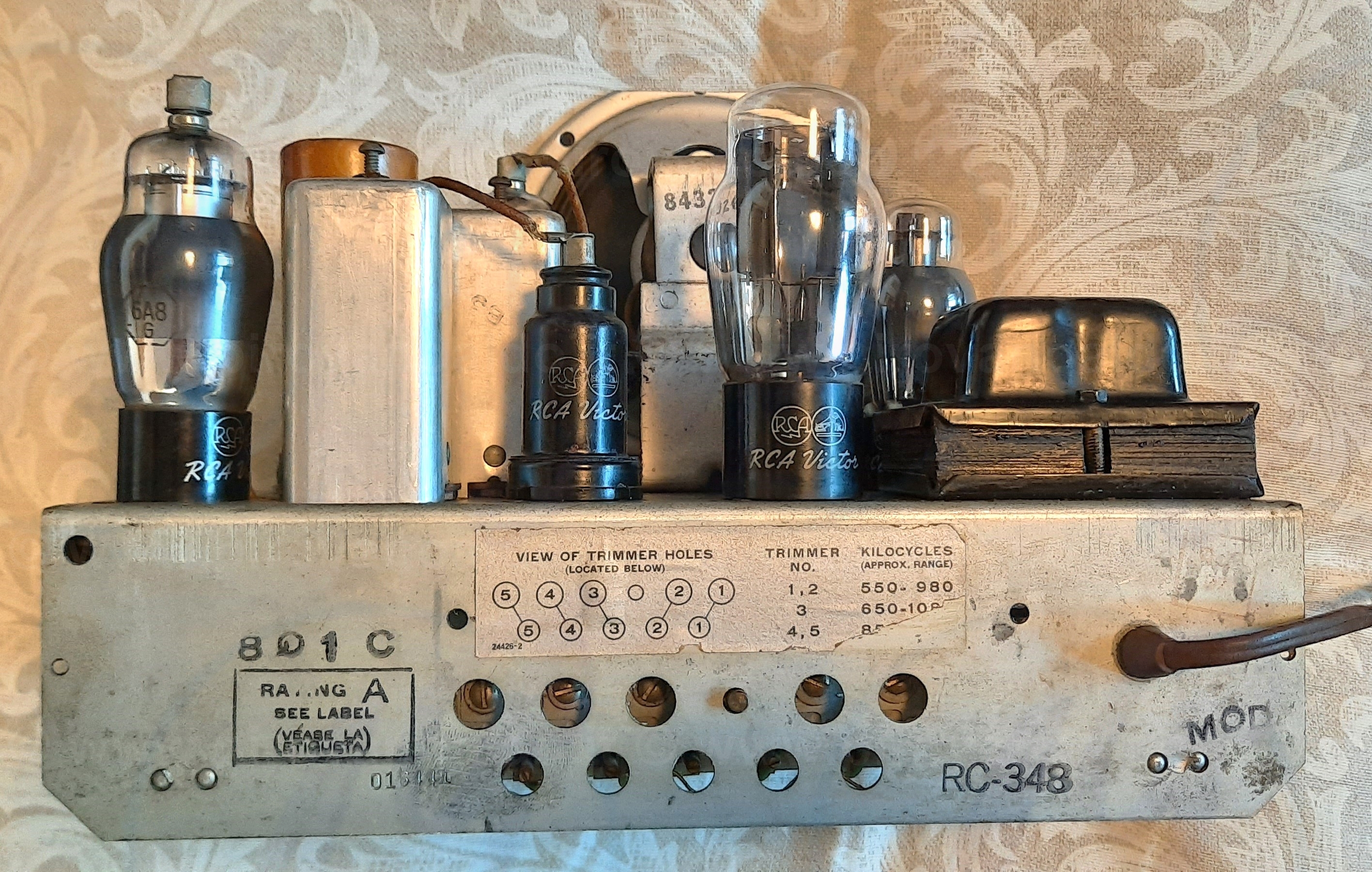

Il Modello Victor 95T5 prodotto da RCA Victor Co. Inc. (USA), è assemblato in un mobiletto in legno molto raffinato, senza pannello posteriore. Il telaio è montato "a vista" sul retro.

Soprammobile compatto di ridotte dimensioni 29L x 23A x 16P cm, con pulsantiera di preselezione delle stazioni radio. Sono presenti anche i controlli del volume e della sintonia manuale.



Il peso del ricevitore è di circa 2,1 Kg.



• Note



L'apparecchio era in produzione negli stabilimenti RCA nel 1938/1939.



• Interventi di rilievo



Riparazione scritte sulla pulsantiera e riallineamento frequenze.



• Riferimenti e fonti



- Il Museo Virtuale della Radio d'Epoca  Radiomuseum.org.

- RCA Victor Service Notes for 95T5 (1938-1942).

- RCA Victor Service Data for 1938 (pag. 597).

- "The first 25 years of RCA", october 1944.
