SCHEDA TECNICA



• Caratteristiche principali

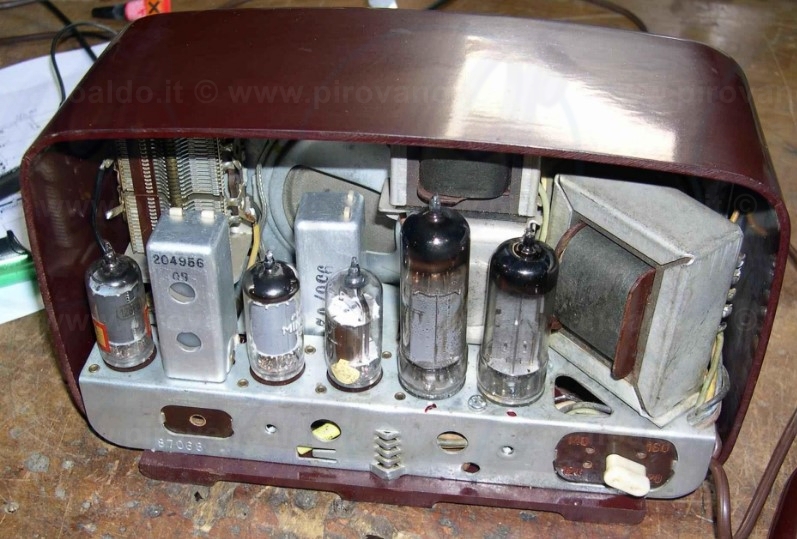

Supereterodina a 5 valvole:  12AT6 12BA6 12BE6 UL41 UY41 - Schema -

con media frequenza a 471 KHz, 6 circuiti accordati.

Riceve una gamma d'onda:

Onde Medie (525-1615 KHz),





Alimentazione da Rete con cambiotensione 110/220 Volt in Corrente Alternata o Continua, commutabile da apposito selettore sul retro della radio.



Utilizza un altoparlante magnetodinamico a bobina mobile, con magnete permanente.

La potenza di uscita audio è di 2 Watt.

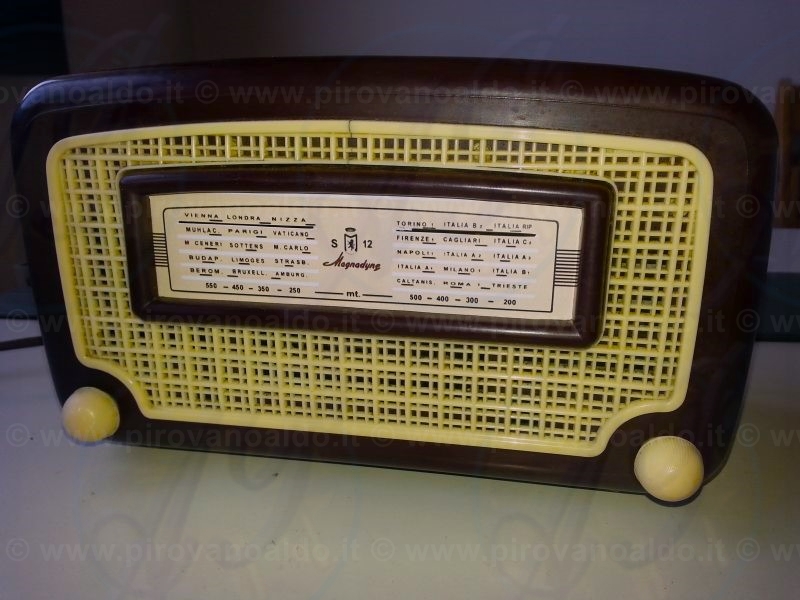

Il Modello S12 prodotto da Magnadyne Radio, Torino (IT), è assemblato all'interno di un mobiletto in bachelite marrone di piccole dimensioni, con bordi arrotondati.

Il pannello anteriore e scala parlante sono di bachelite gialla.

E' un soprammobile di piccole dimensioni 22L x 13A x 9.5 cm, a sviluppo orrizzontale, con due manopole che controllano il volume e la sintonia.



l'apparecchio pesa circa 1.5 Kg.





• Note



Serie ANIE. Prodotta anche come Kennedy K412 e Damaiter M812.



• Interventi di rilievo



Ricostruzione completa della scala parlante e sostituzione trasformatore d'uscita audio.



• Riferimenti e fonti



- Il Museo Virtuale della Radio d'Epoca  Radiomuseum.org

- Guida Pratica Antique Radio V (2003)
