Ricevitore Phonola
Modello Clipper RV697 De Luxe
Modello Clipper RV697 De Luxe
SCHEDA TECNICA
Supereterodina a 5 valvole: UCC85 UCH81 UF89 UABC80 - Schema -
UL84 con media frequenza a 470/10700 kHz.
Riceve quattro gamme d'onda:
Onde Medie (525-1615 KHz),
Onde Corte (41 m.)
TV Audio (ch 1, 2, 3)
Mod. Frequenza (88-108 MHz).
Alimentazione da Rete con cambiotensione da 110 a 220 Volt in Corrente Alternata, commutabile da apposito selettore sul retro della radio.
Utilizza un altoparlante magnetodinamico da 10.5 cm Ø a bobina mobile, con magnete permanente.
La potenza di uscita audio è di 2,5 Watt.

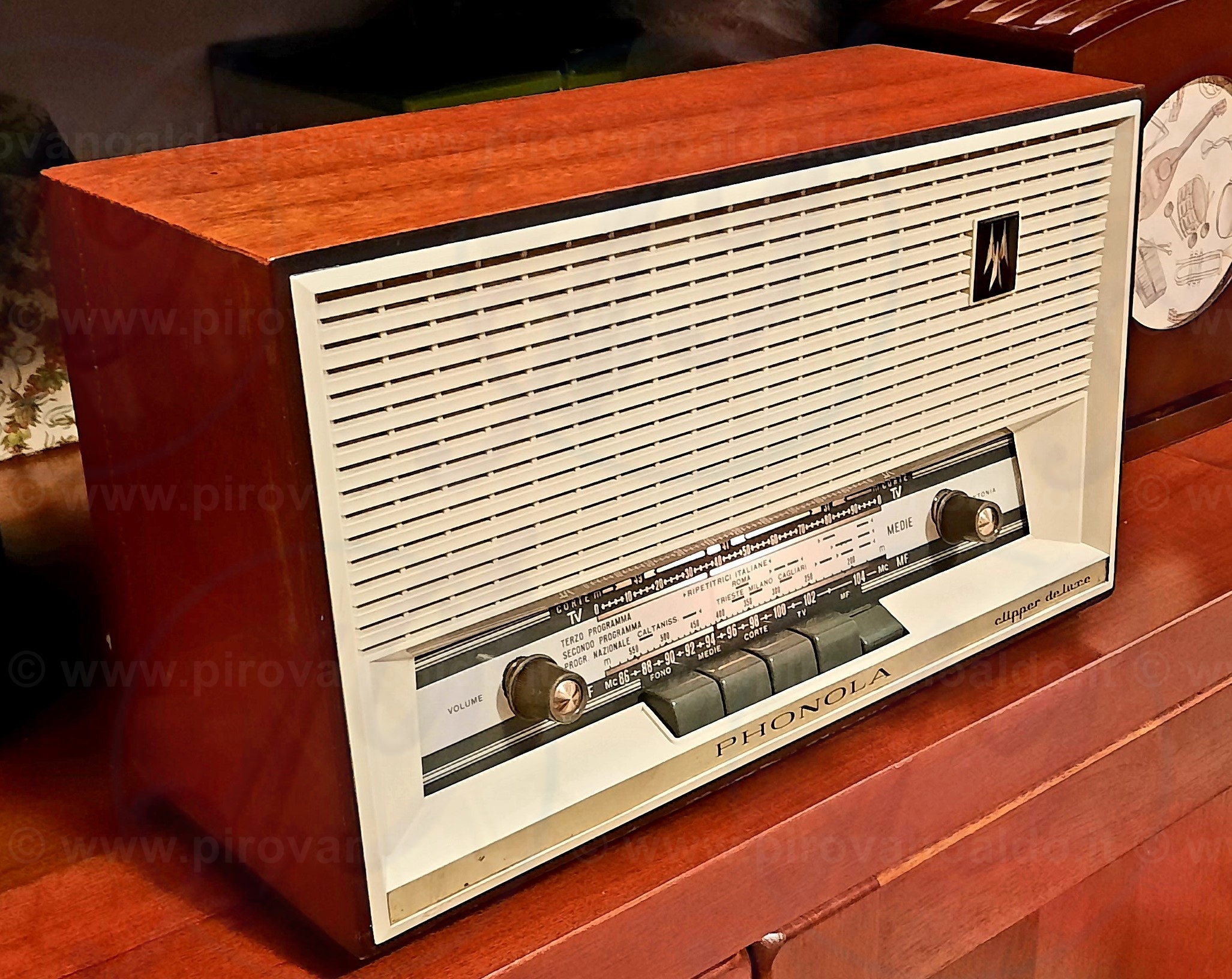

Il Modello Clipper RV697 De Luxe prodotto da Phonola SA, Saronno (VA) nel 1962, è asseblato all'interno
di un mobile in legno a forma di parallelepipedo con frontale in materiale plastico decorato e ampio pannello con la scala delle stazioni ricevute.

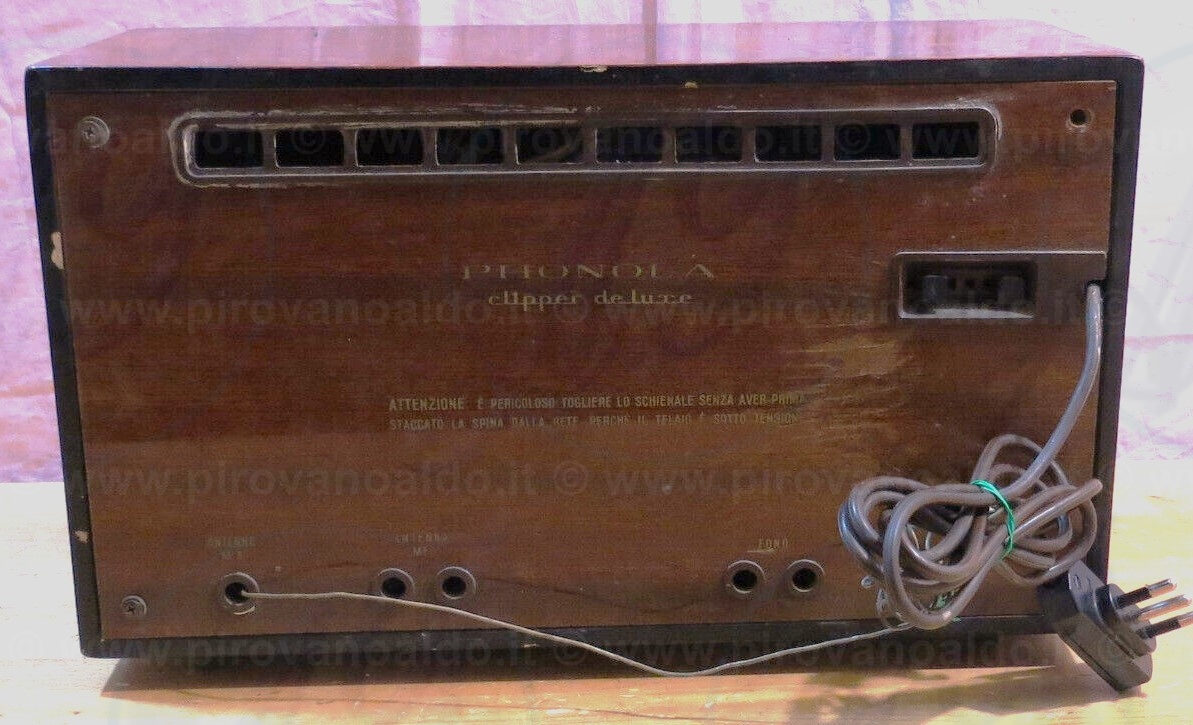

Il pannello posteriore è in bachelite colorata.
Soprammobile di piccole dimensioni: 32L x 20A x 13P cm, con pulsantiera per la selezione della banda e due manopole per il controllo sintonia e volume.
Il peso del ricevitore è di circa 1,5 Kg
.
Il modello era prodotto da Phonola SA, FIMI, Saronno (VA). Prezzo di listino ANIE del 1962: Lire 24.900.
Riparazione meccanica della pulsantiera e ripristino circuiti di alimentazione.
- Museo delle Industrie e del Lavoro, Saronno (MI).
- Il Museo Virtuale della Radio d'Epoca Radiomuseum.org.
- Ravalico D. E. "La Moderna Supereterodina", Milano 1943
- Catalogo Radio Televisione "Radio Televisione Elettroacustica 1961-62", Milano 1962, p. 28
- Catalogo Antique "Catalogo Antique Radio", Maser (TV) 2006, p. 790.
