Ricevitore Effedibi
Modello Robinia
Modello Robinia
SCHEDA TECNICA
Supereterodina a 5 valvole: UCH41 UAF42 UAF42 UL41 UY41 - Schema -
con media frequenza a 465 KHz.
Riceve due gamme d'onda:
Onde Medie (515-1700 KHz),
Onde Corte (4.75-15.80 MHz).
Alimentazione da Rete a 110-220 Volt in Corrente Alternata o Corrente Continua, commutabile da apposito selettore sul retro della radio.
Utilizza un altoparlante magnetodinamico a bobina mobile, con magnete permanente.
La potenza di uscita audio è di 4 Watt.

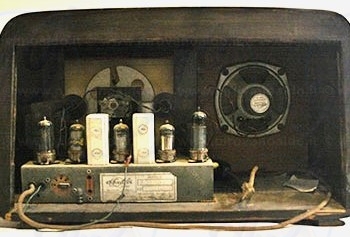

Il Modello Robinia era prodotto da Radio Effedibi, De Bernardi S.A.R.E. (TO), assemblato in un mobile di legno a forma arrotondata, con pannello posteriore in masonite.
Soprammobile di medie dimensioni: 49L x 27A x 20P cm.
Sono presenti cinque manopole per il controllo del volume, dei toni audio, della sintonia e selezione della banda.
Il peso del ricevitore è di circa 2,5 Kg.
L'apparecchio era prodotto dalla ditta S.A.R.E Effedibi, negli stabilimenti di Torino nel 1950.
La scala parlante, molto danneggiata (conservata a parte), è stata sustituita ricostruendo anche le parti a specchio che la compongono.
