Ricevitore Radiomarelli
Modello 122
Modello 122
SCHEDA TECNICA

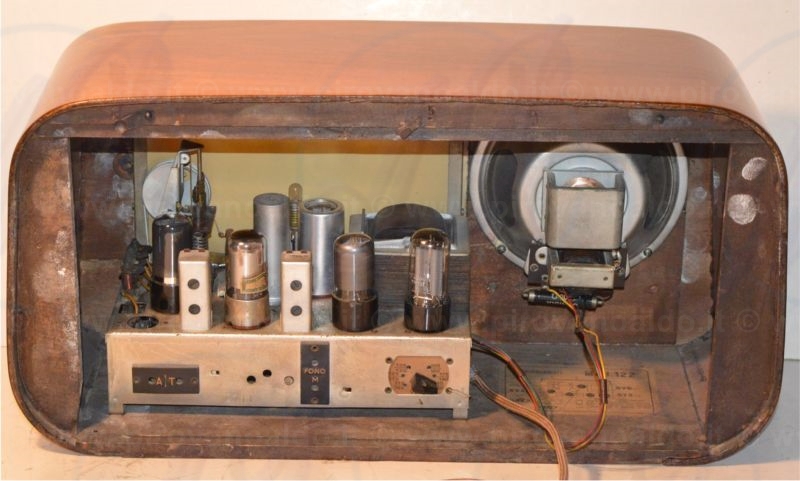

Supereterodina a 5 valvole: 6SA7 6SK7 6SQ7 6V6 5Y3 - Schema -
con media frequenza a 455 kHz.
Riceve due gamme d'onda:
Onde Medie (525-1615 KHz),
Onde Corte 1, 2, 3, e 4 (19, 25, 31, 49, m).
Alimentazione da Rete con cambiotensione da 110 a 220 Volt in Corrente Alternata, commutabile da apposito selettore sul retro della radio.
Utilizza un altoparlante magnetodinamico a bobina mobile, con magnete permanente.
La potenza massima di uscita audio è di 3,5 Watt.
Il Modello Marelli 122 realizzato da Radiomarelli SA, Sesto S. Giovanni (MI), è asseblato all'interno di un mobile in legno impiallacciato noce e radica di mogano (piuma di mogano), con pannello posteriore in masonite verniciata. E' un soprammobile arrotondato di medie dimensioni
52L x 29A x 23P cm, con tre manopole per il controllo sintonia, volume e selezione di banda.
Il peso del ricevitore è di circa 3,5 Kg.
Il modello era prodotto dalla Radiomarelli SA di Sesto S. Giovanni, Milano, anno 1952.
Caratteristica interessante di questo ricevitore è la sintonia ad induttori variabili.
In fase di riparazione dei circuiti, cordicella sintonia da sostituire.
