Ricevitore Telefunken
Modello Mignonette-B
Modello Mignonette-B
SCHEDA TECNICA
Supereterodina a 5 valvole: UCH42 UAF42 UAF42 UL41 UY41 - Schema -
con media frequenza a 468 KHz.
Riceve tre gamme d'onda:
Onde Medie (525-1615 KHz),
Onde Corte 1 e 2 (2,31-30 MHz).
Alimentazione da Rete con cambiotensione da 125 a 220 Volt in Corrente Alternata, commutabile da apposito selettore sul retro della radio.
Utilizza un altoparlante magnetodinamico da Ø 10.7cm a bobina mobile, con magnete permanente.
La potenza di uscita audio è di 2 Watt.

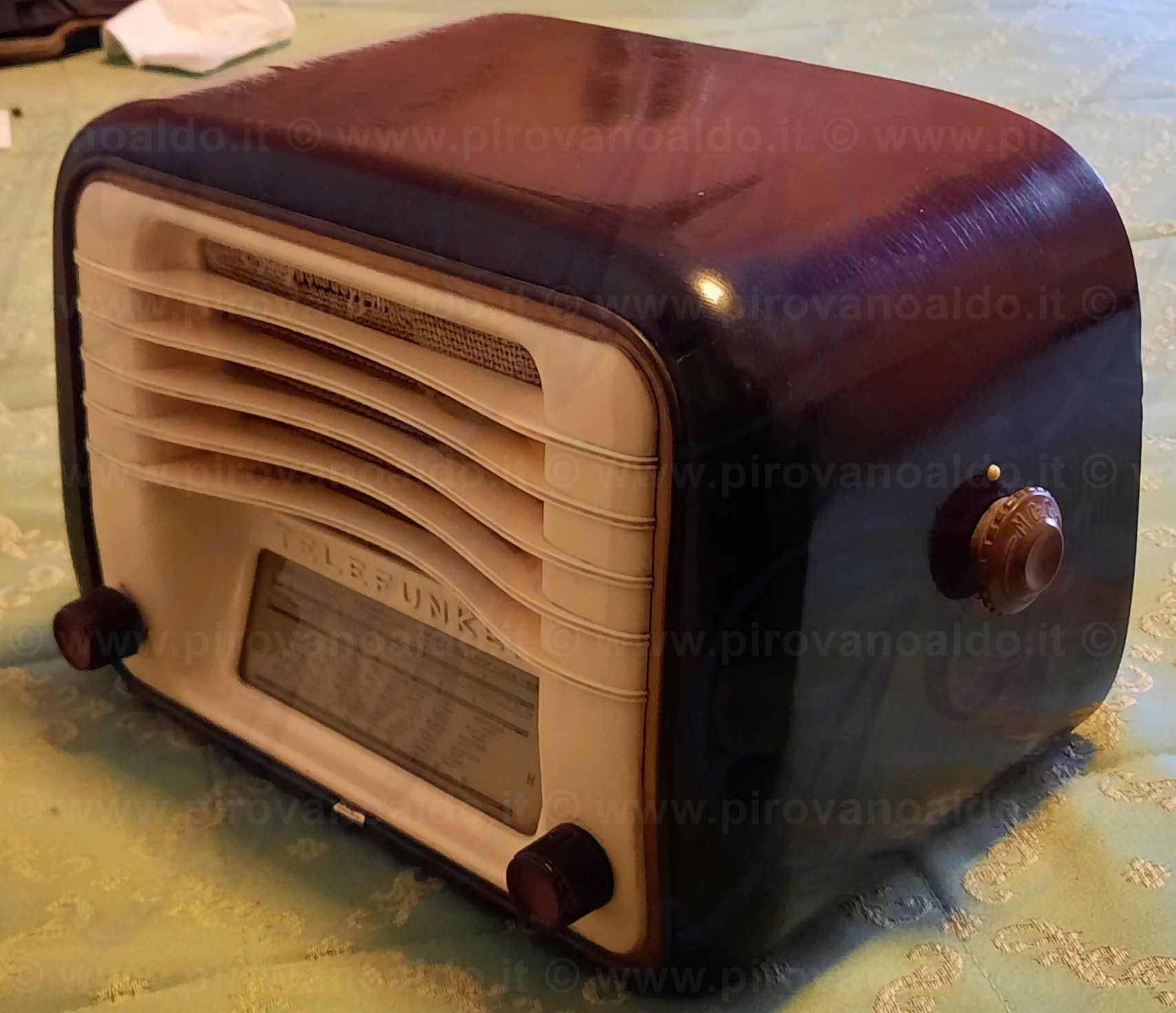

Il Modello Mignonette-B prodotto da Telefunken Italia, Milano, è assemblato all'interno di un mobiletto compatto in legno impiallacciato in noce. Pannello posteriore in masonite, La parte anteriore è in urea color crema.
E' un soprammobile di piccole dimensioni 27L x 17.5A x 14P cm, con due manopole frontali che controllano il volume e la sintonia, il selettore di banda è laterale.
l'apparecchio pesa circa 2 Kg.

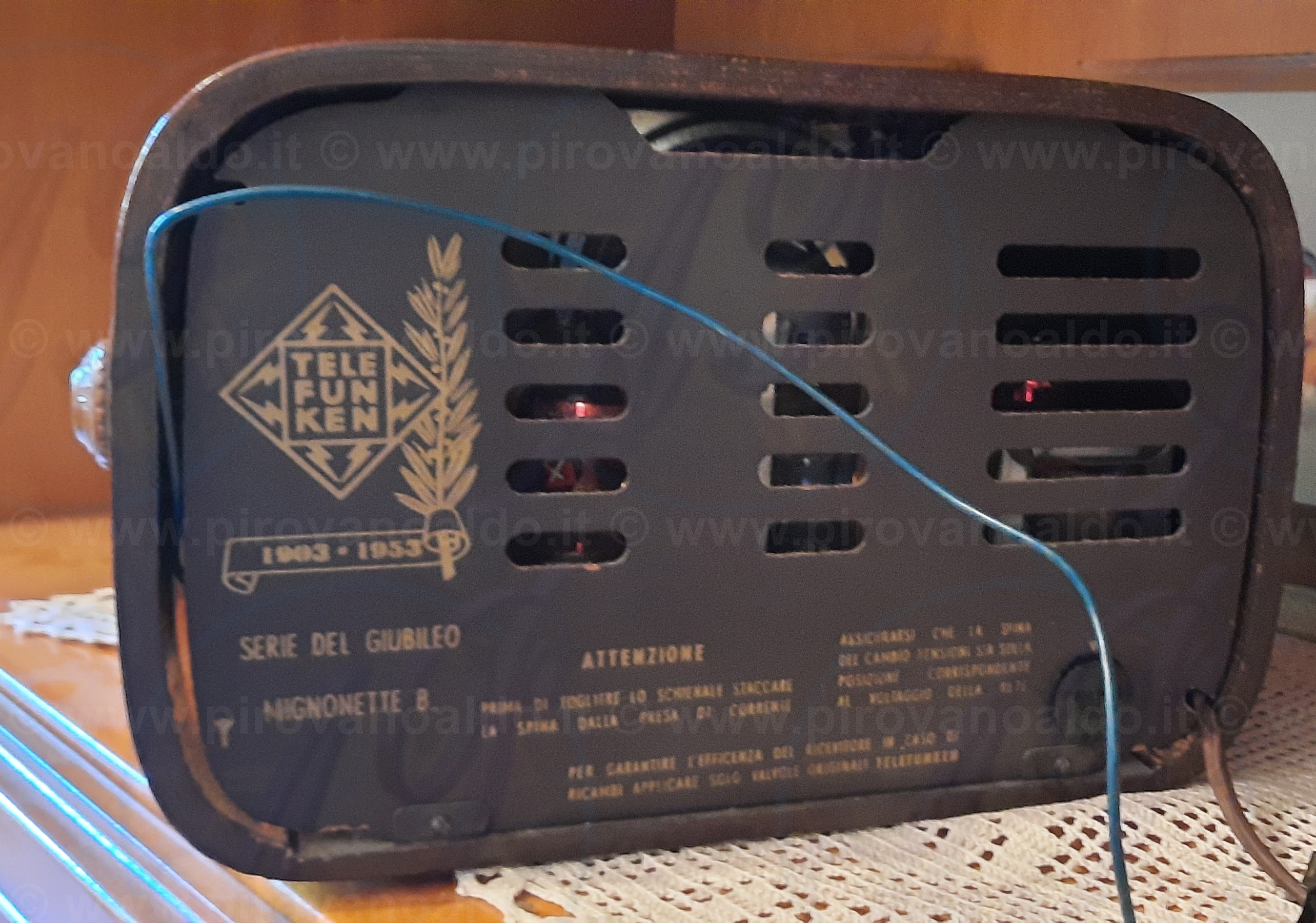

Serie Giubileo ver. II.
Modello creato per i cinquanta anni della Telefunken, è diverso dal Modello B per il circuito semplificato,
il mobile di compensato impiallacciato.
Sintonia a permeabilità variabile.
Si è reso necessario sostituire integralmente la tela dell'altoparlante.
- Il Museo Virtuale della Radio d'Epoca Radiomuseum.org.
- Guida Pratica Antique Radio III (2000).
