SCHEDA TECNICA



• Caratteristiche principali



Supereterodina a 5 valvole: 6A7 78 75 41 80 - Schema -

con media frequenza a 125 KHz.

Riceve quattro gamme d'onda:

Onde Lunghe (153-280 KHz),

Onde Medie (525-1615 KHz),

Onde Corte 1 e 2 (2,31-30 MHz).



Alimentazione da Rete con cambiotensione da 110 a 220 Volt in Corrente Alternata , commutabile da apposito selettore sul retro della radio.



Utilizza un altoparlante elettrodinamico a bobina mobile, con avvolgimento di eccitazione del campo magnetico centrale. La potenza di uscita audio è di 4 Watt.

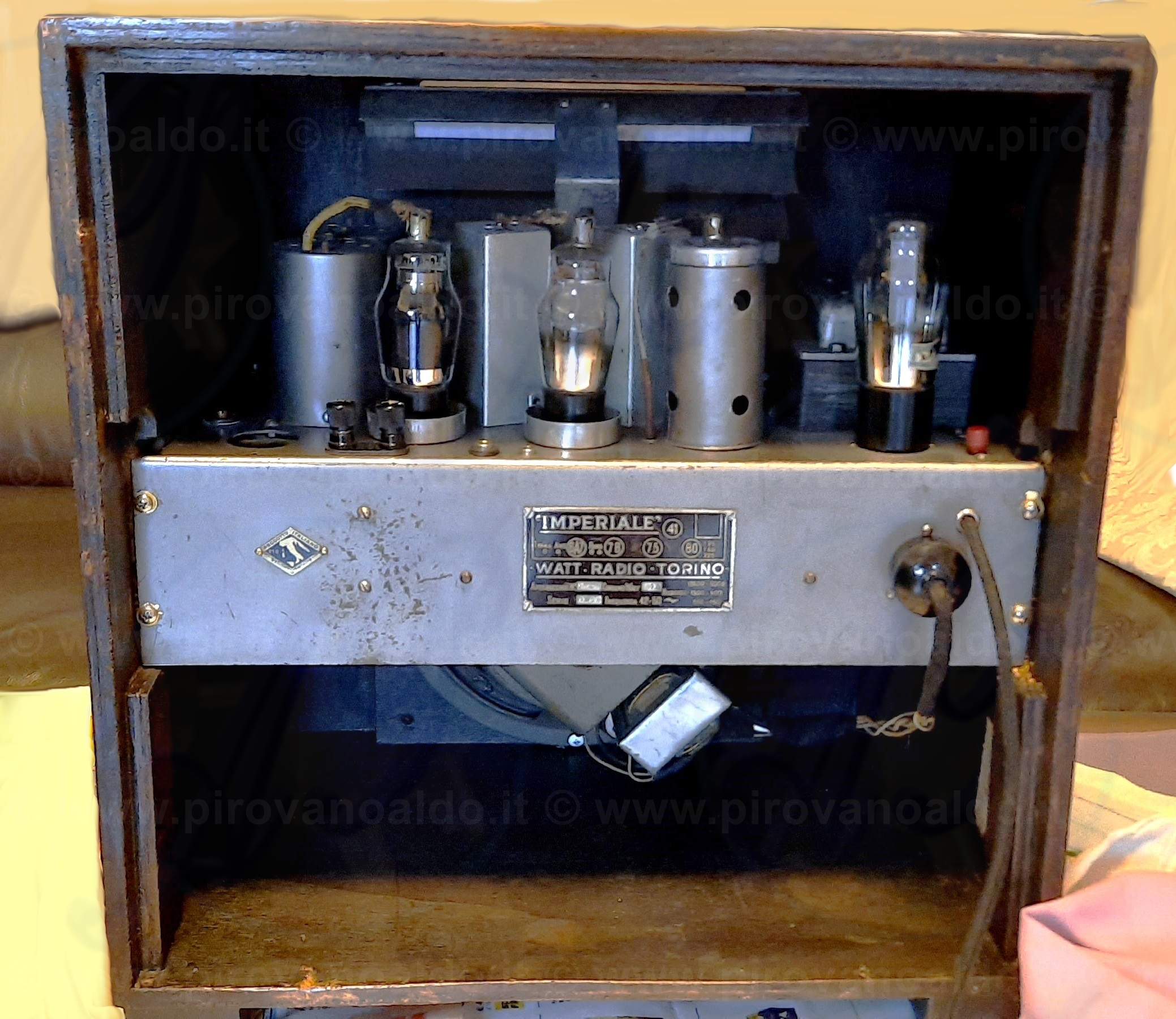

Il Modello Imperiale prodotto da WATT Radio, Torino, è assemblato all'interno di un mobile in legno dall'aspetto imponente, in stile Impero, impiallacciato in noce con parti in radica. Il pannello posteriore è composto da un telaio in legno con al centro stoffa  fonotrasparente.

E' un soprammobile di medie dimensioni 43L x 44A x 28P cm, con quattro manopole che controllano il volume, la tonalità audio, la selezione della banda e la sintonia.



Il ricevitore pesa circa 4,9 Kg.



• Note



Lo stile Impero caratterizza la costruzione di questo modello,

prodotto da WATT Radio di Torino, tra il 1934 e 1935.



• Interventi di rilievo



Sostituzione della scala parlante, l'originale era completamente distrutta.



• Riferimenti e fonti



- Il Museo Virtuale della Radio d'Epoca  Radiomuseum.org.

- Il Manuale del Radiomeccanico Vol. I Giordano Bruno Angeletti - Ed. Radio Industrie (1938).
