SCHEDA TECNICA



• Caratteristiche principali



Amplificazione diretta (no reazione) a 5 valvole:   UV201A - Schema -

3 circuiti accordati con rivelazione AM.

.

Riceve una sola gamma d'onda in Onde Medie (515-1620 KHz).



Alimentazione in Corrente Continua tramite batterie esterne a secco: +90, +22.5, -6 Volt. (oppure con alimentatore esterno equivalente).



Richiede altoparlante esterno, ad alta impedenza, e/o cuffia da 4000 Ohm.

La potenza massima di uscita audio è di 0.2 Watt circa.



I circuiti sono racchiusi in un soprammobile in legno a cassapanca con coperchio, di dimensioni 50L x 23A x 22P cm.

Prodotta nel 1924 da Chas. Freshman Co., Inc., 106 Seventh Avenue, New York.



Il peso del ricevitore è di circa 3,5 Kg.



• Note



Il modello utilizza 5 tubi elettronici tipo UV201A/CX301A,  presenti sul mercato dal 1920, con funzione di amplificazione diretta del

segnale AF, rivelazione AM e amplificazione finale audio.



• Interventi di rilievo

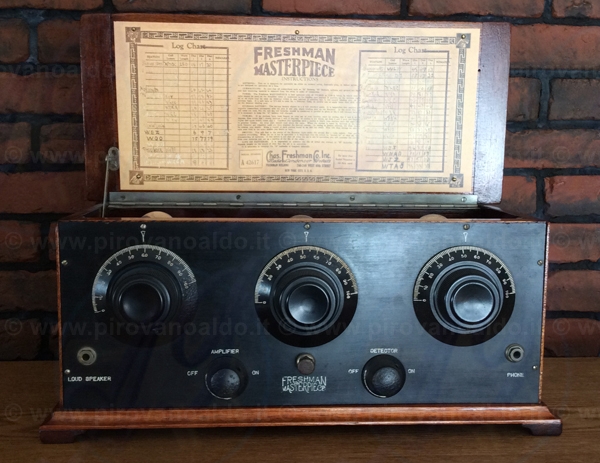

Pulitura approfondita e lucidatura del mobile, rifacimento del "log" di stazione in carta pergamena, rinnovamento delle scritte

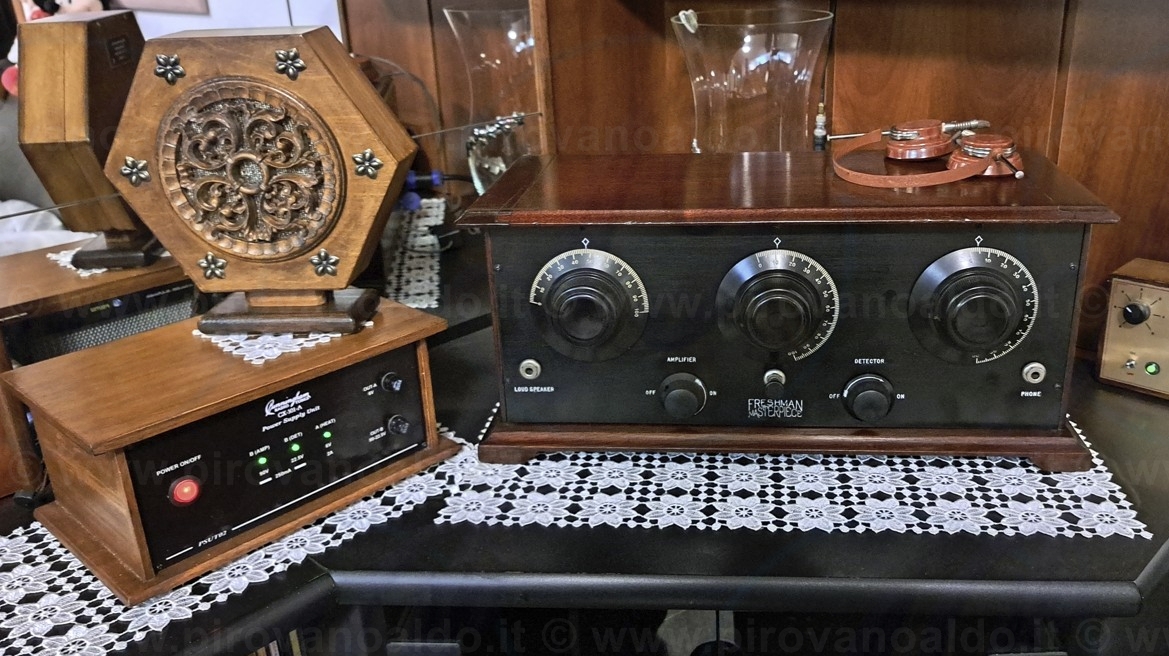

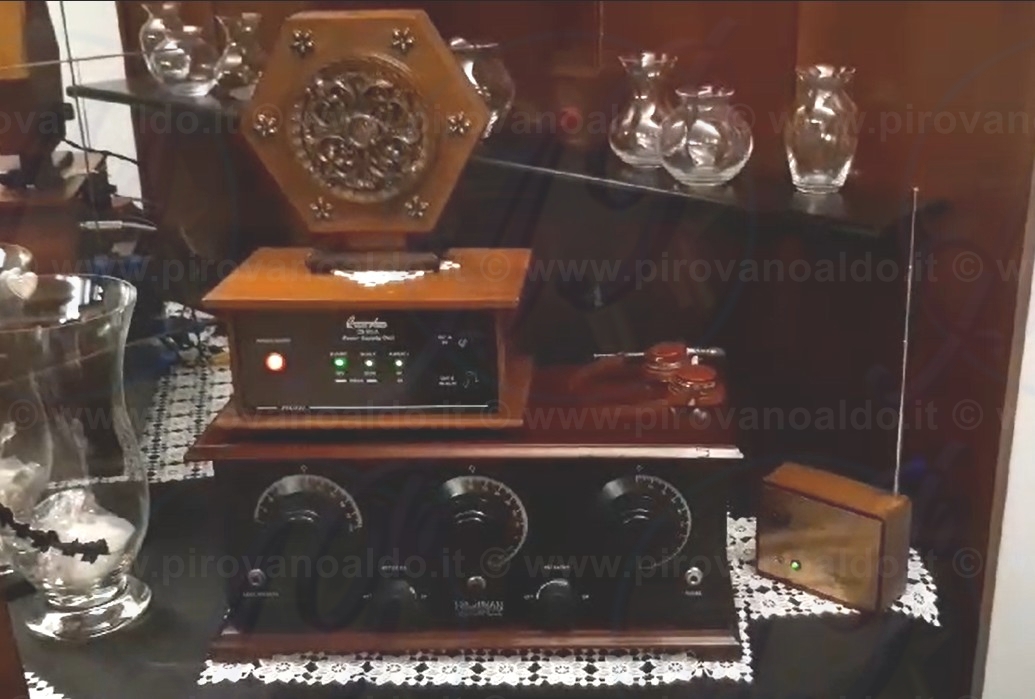

sui pannelli e manopole, sostituzione trasformatori intermodulo con elementi compatibili (allo stato solido), costruzione di alimentatore

sostitutivo delle batterie con annesso cavo di alimentazione personalizzato, riparazione meccanica dei potenziometri a filo.

Inserito anche un amplificatore d'antenna supplementare (asportabile) per incremento della sensibilità.



• Riferimenti e fonti



- Il Museo Virtuale della Radio d'Epoca  Radiomuseum.org

- Cunningham Radiotron Tubes, USA.

- Radio Manufacturers of the 1920's, Vol. 2
