Ricevitore Magnadyne Radio
Modello S29
Modello S29
SCHEDA TECNICA
Supereterodina a 5 valvole: UCH42 12BA6 12AT6 50B5 35W4 - Schema -
con media frequenza a 471 kHz.
Riceve tre gamme d'onda:
Onde Medie in due sezioni (525-1615 KHz),
Onde Corte (banda I e II)
Adotta lo schema circuitale della S27.
Alimentazione da Rete con cambiotensione da 110 a 220 Volt in Corrente Alternata, commutabile da apposito selettore sul retro della radio.
Utilizza un altoparlante magnetodinamico da 16 cm ellittico a bobina mobile, con magnete permanente.
La potenza di uscita audio è di 2 Watt.

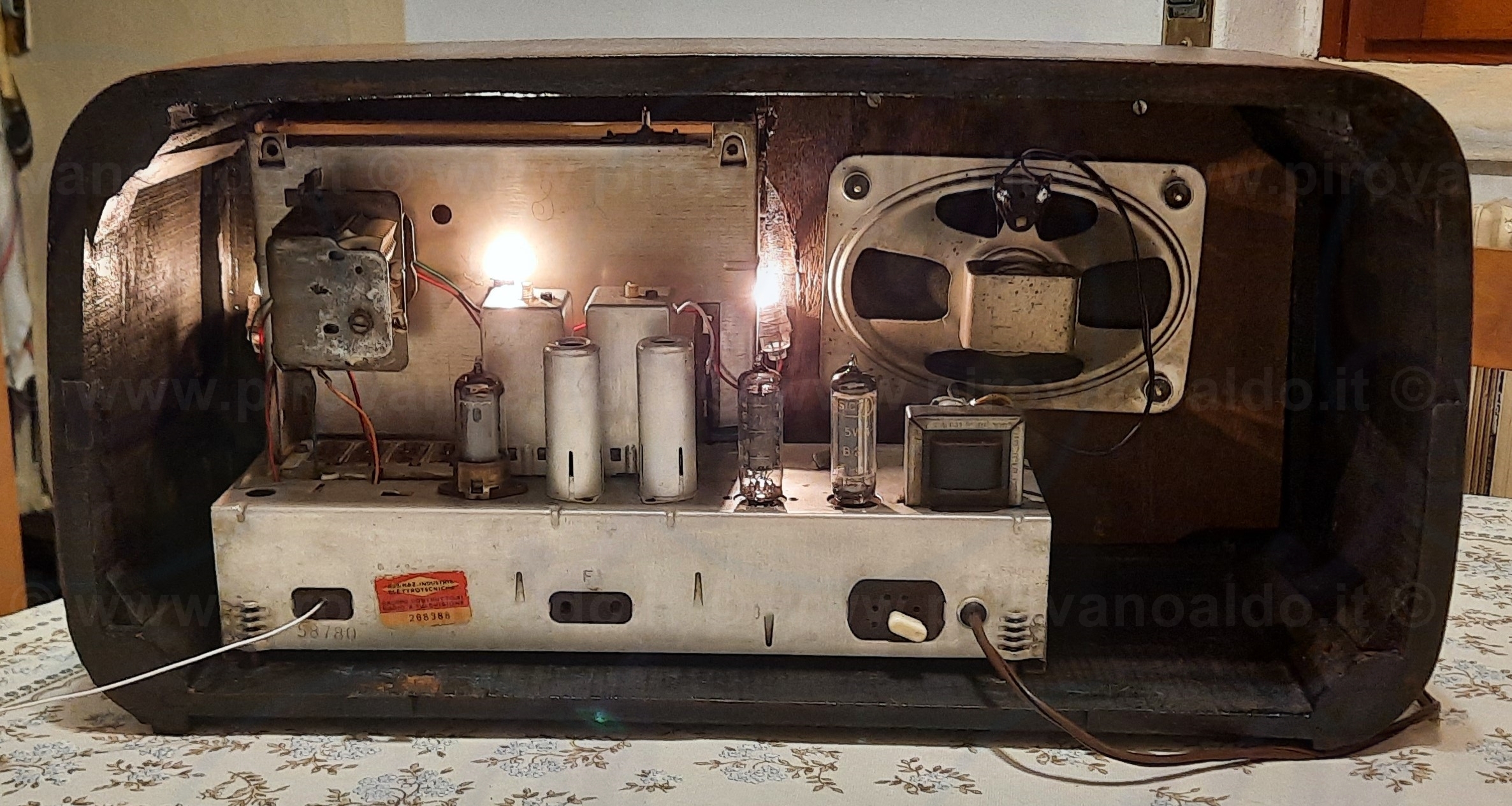

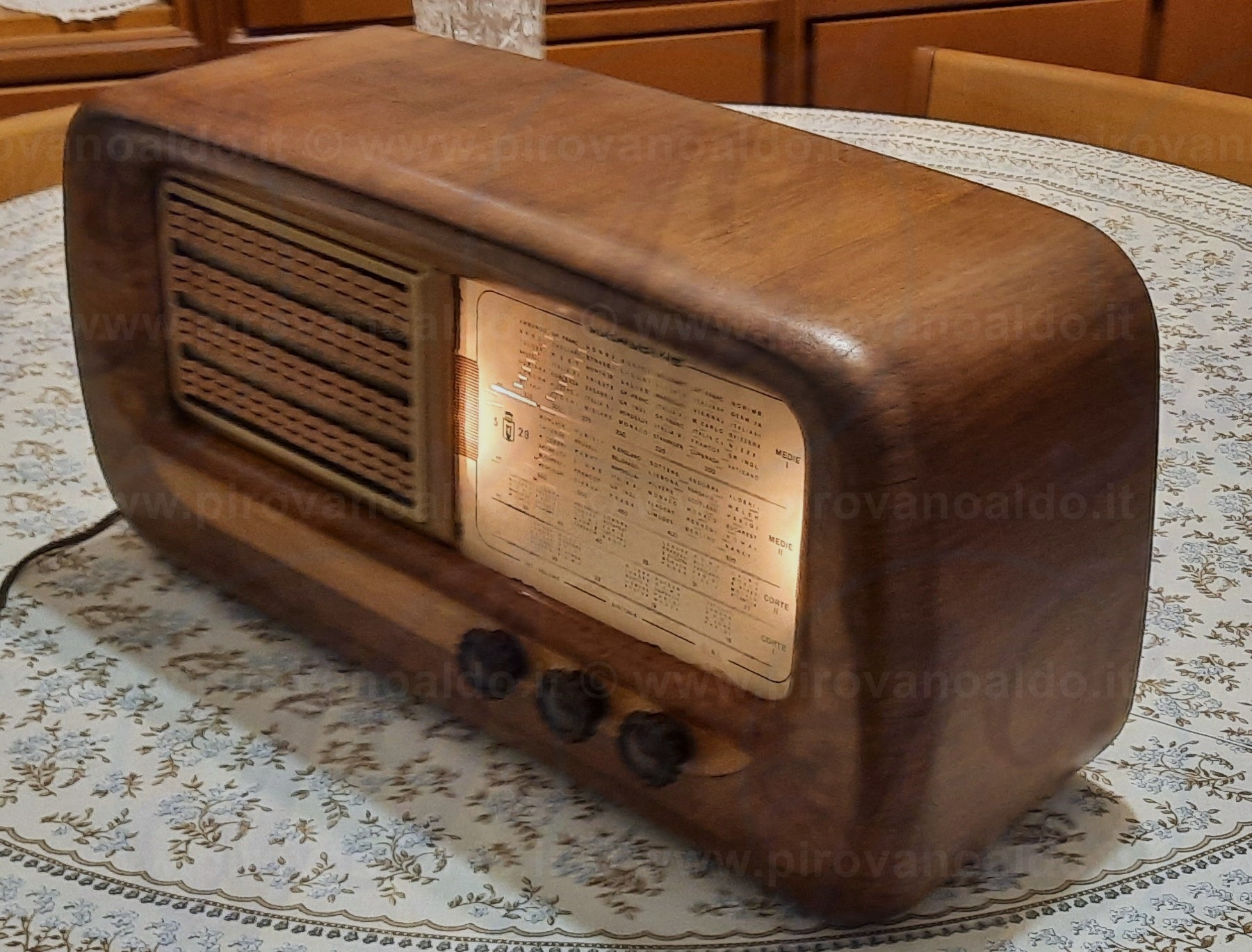

Il Modello S29 è asseblato all'interno di un mobile in legno impiallacciato noce, pannello anteriore in radica di mogano e frontalino dell'altoparlante in ottone. Il pannello posteriore è di masonite verniciata.
E' un soprammobile arrotondato di medie dimensioni: 56L x 26A x 20P cm, con tre manopole per il controllo sintonia, volume e selezione di banda.
Il peso del ricevitore è di circa 3 Kg.
Il Modello S29 era prodotto da Radio Magnadyne Torino (IT) nel 1950-1952. Prezzo di listino ANIE: Lire 29.000.
Restauro completo del mobile e del frontalino altoparlante, ripristino circuiti di alimentazione e taratura circuiti MF.
- Guida Pratica Antique Radio V (2003)
- Il Museo Virtuale della Radio d'Epoca Radiomuseum.org.
- Il Radio Libro (E.D. Ravalico) Edizioni Hoepli (13° edizione, 1952)
