SCHEDA TECNICA



• Caratteristiche principali



Supereterodina a 5 valvole:   77 44 75 43 25Z5 - Schema -

con media frequenza a 262 kHz

.

Riceve una sola gamma d'onda in

Onde Medie (515-1700 KHz).



Alimentazione da Rete a 105-110 Volt in Corrente Alternata o Continua, commutabile da apposito selettore sul retro della radio.



Utilizza un altoparlante elettrodinamico da 12.5 cm Ø a bobina mobile, con avvolgimento di eccitazione del campo magnetico centrale.

La potenza di uscita audio è di 2 Watt.

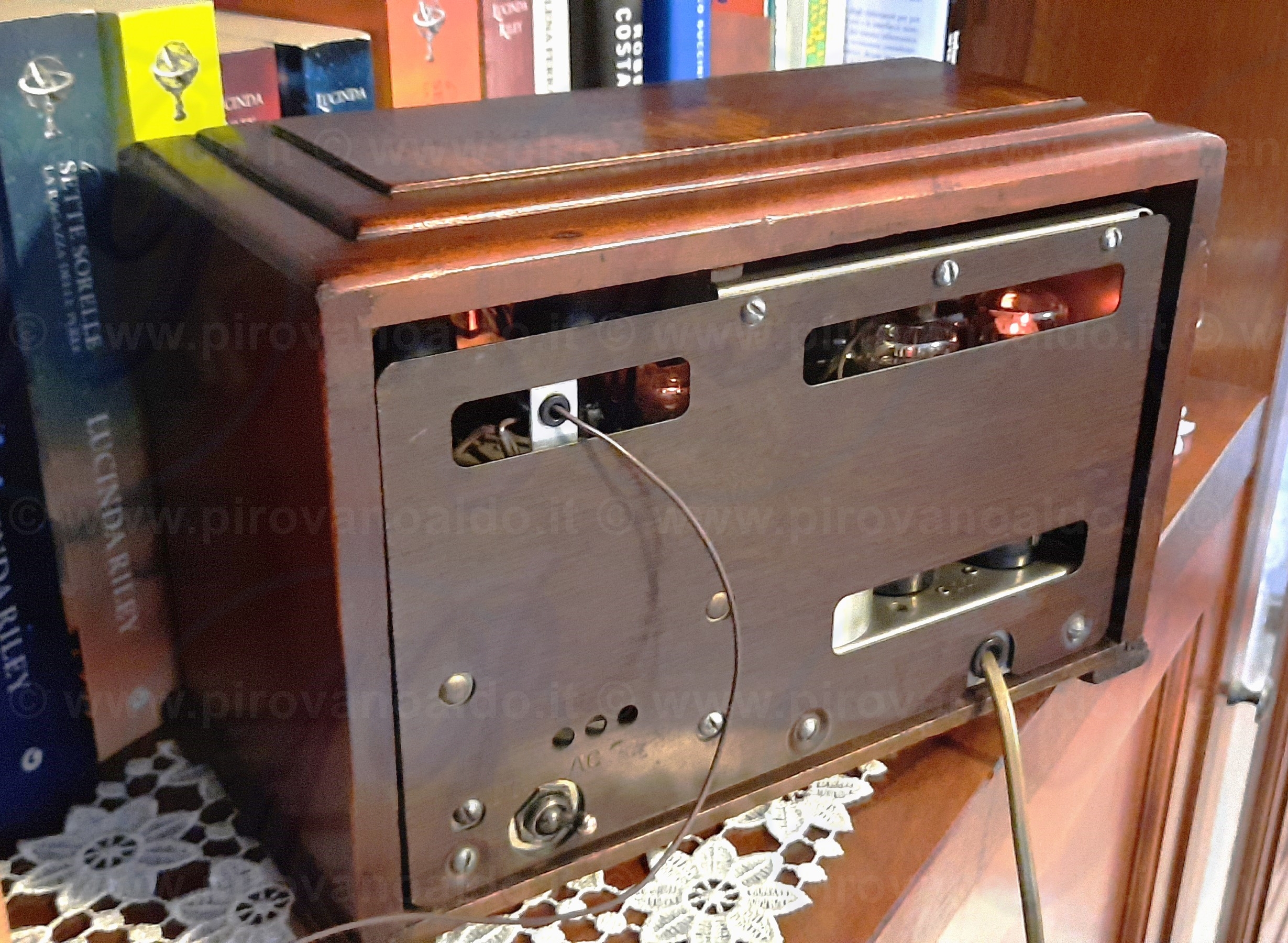

Il Modello 155 ('2nd type" dopo la serie 7086900) prodotto da Atwater Kent Mfg. Co. (USA) è assemblato in un elegante mobiletto in legno decorato, con pannello posteriore in metallo.

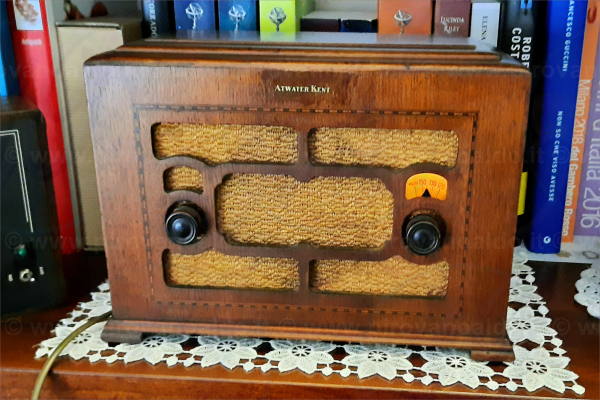

E' un soprammobile compatto a bordi arrotondati con dimensioni 29L x 19A x 15P cm, senza pulsantiera, con due manopole per il controllo sintonia e volume.



Il peso del ricevitore è di circa 2,3 Kg.



• Note



Il modello utilizza il tubo elettronico 75 presente sul mercato dal 1933, da qui la determinazione della sua prima data di produzione.



• Interventi di rilievo



Pulitura approfondita e lucidatura del mobile. Sostituzione cavo di alimentazione.



• Riferimenti e fonti



- Il Museo Virtuale della Radio d'Epoca  Radiomuseum.org

- Machine Age to Jet Age Volume 1 (2nd.Ed.), 1998, Mark V. Stein, Radiomania Publishing, Baltimore, USA.
